ブランド名:
Savantec
モデル番号:
SV-FTER11M

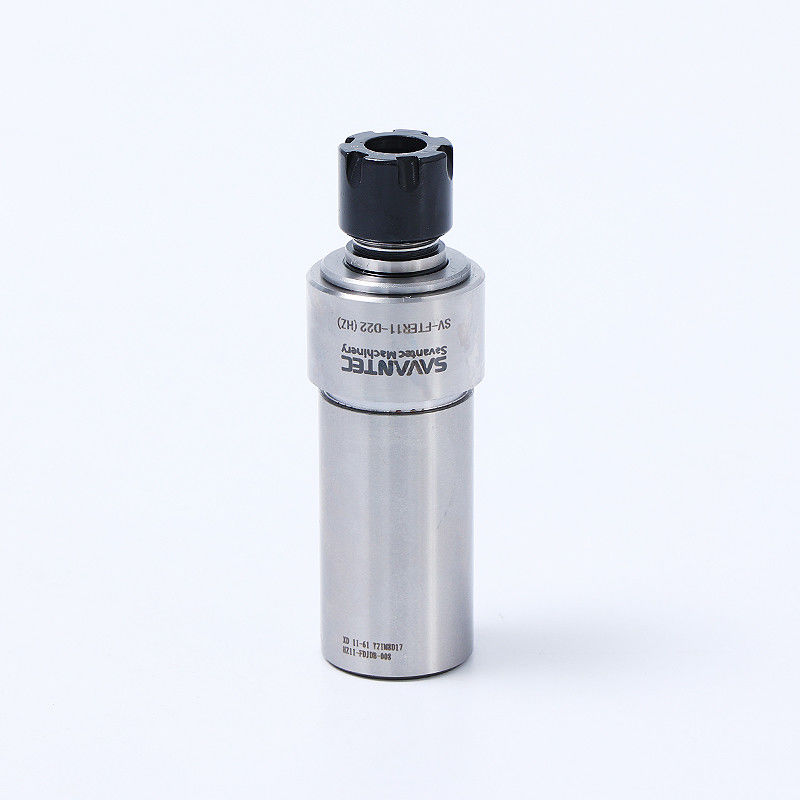

SV-FTER 高速鋼 内部冷水浮船オートマティック・センター・アジスタブル・フローティング・ヒンジ・シェンク・ホールディング 2-16mm
製品説明
フローティング・リマー・ホルダの内部構造により,連続的な軸的傾斜と半径転移を実現できる.クランプされたツールセンターは,常にその垂直平面で機械ツールのスピンドルの中心を 360 ° 半径に浮くことができるようにツールの中心と加工される穴の中心との間の偏差は修復され,ツールの再配置の誤りは排除されます.すべての加工プロセスで加工される穴の中心と一致するツールセンター.
適用される機械工具:回転機,フレッシングマシン,加工センター,掘削機,特殊機械
次の問題を解くことができます.
1穴の大きさは大きすぎるので 寸法精度が取れない
2穴の真ん中が大きく,両端が小さいので,必要な円筒形にはなりません.
3大量生産中にアパルチャーサイズの一貫性を確保することは困難です.
4ローバーは耐久性がない
フローティング・リマー・ホルダーとは,道具の固定装置であり,その特異的特性と用途は以下のように要約できる.
定義と機能
フローティング・リマー・ホルダーとは,機械加工過程で発生するわずかな偏差や不整列に対応するために浮遊特性を持つリマーを固定するために使用される装置である.
構造とデザイン
浮遊式原子炉ホルダーには,通常,ツールホルダー部分と,機械ツールのターレットチャックに入れる固定支柱が含まれます.
ツール・クランプ・パーツと設置ハンドルの間のコップリングには,細調整と粗調整という2つの調整方法があります.微細調整は,浮遊量調整のために使用され,それはリミングホールによって拡大防止し,切断プロセス中に振動を減らす; 粗い調整は,塔とヒンジ軸の間の不整合を補うために使用されます.
粗度の調整は,通常,マウントハンドルとアダプターとの間にスローリングボルトをペアリングすることによって達成されます.固定ハンドルの超大小の穴を通過し,アダプターのスローリング穴に螺旋するオーバーサイズの穴のため,マウントハンドルは,機械の偏差を補うためにアダプターに対して半径的に移動することができます.
特徴と利点
浮遊特性により,浮遊式原子炉ホルダーは,機械工具,作業部件,またはリバー自体によるわずかな振動や不整列を吸収することができる.安定した加工品質を維持する.
細や粗の調整機能は,柔軟性や適応性が高く,異なる加工ニーズと条件に応じて調整できます.
潤滑孔は,設置ハンドルとアダプター全体を通り抜けており,浮遊部品を分解せずに潤滑させ,使用寿命を延長します.
適用:
浮遊式原子炉ホルダーは,機械製造,模具製造,自動車製造など,高精度な穴加工を必要とする分野で広く使用されています.
メンテナンスと維持:
浮遊型リバーの刃のクランプのすべての部品を定期的に検査し,その性能に影響する残骸や残骸がないことを確認します.
潤滑液の正常な動作を保証し,使用期間を延長するために,潤滑液の維持と交換を定期的に行う.
損傷または磨損の兆候が検出された場合,加工品質に影響を与えたり,より大きな損失を引き起こすのを避けるために,それらを間に合って交換または修復する必要があります.
上記の内容を通して,浮動炉ホルダーの構造,設計,特性,利点,用途,および保守および維持について明確に理解することができます.
製品仕様
製品イメージ
