13-60mm 2D-5D インデックス可能なスペードドリル SAVANTEC カービッド高速鋼ドリルビット

2d-5d インデックス可能なパッドドリル

インデックス可能なパッドドリルサバンテック

13~60mmのスペードドリル挿入器

ブランド名:

Savantec

連絡ください

引金を求めてください

13-60mm 2D-5D インデックス可能なスペードドリル SAVANTEC カービッド高速鋼ドリルビット

製品詳細

製品名:

スパードドリル

商標:

サバンテック

色:

シルバー

材料:

高速鋼

梱包方法:

プラスチック箱

原産地:

中国 (大陸)

コーティング:

はい

カスタマイズする:

はい

発送の港:

上海

支払いと送料の条件

最小注文数量

支払条件

T/T

関連製品

連絡ください

今連絡してください

製品説明

13-60mm 2D-5Dインデックス可能なスペードドリルSAVANTEC カービッド高速鋼式ドリルビットスペードドリル挿入

製品説明

Savantec SPADE DRILLS: これは伝統的なフライドダッグトウィストドリルの改良された代替品で,CNC機器や垂直ドリルなどの様々な伝統的な機器に適用できます.ラジアルドリルなど

硬い合金と高速鋼,およびインストールされたツールホルダーも異なるので,交換することはできません

垂直ドリルとローカードリルに高速鋼刃を使用することが推奨されますが,機械の速度が低く,硬度が低いため,硬合金刃を使用することが推奨されません.そしてギャップは大きい硬い合金製の刃が簡単に割れる

サバント・スペード・ドリルの利点

ショベルドリルビット (刃) は,高速鋼と粉末高速鋼を含むコバルトででき,強い切断性能があります.

サバンテックのドリルには中央の水出口穴があり,できるだけ高圧の冷却システムと高流量を使用することが推奨されます.切片の除去にもより有利である.

刃は,チップを壊す溝で装備され,鉄のフィリングは,チップを削除し,安全性を向上させる有利な断片形にあります

通常の高速鋼製のフライドダッグトウィストドリルのように退却する必要なく,一度に最後まで処理することができ,より高い効率を持っています

深穴加工を 10 線未満の寸法精度でサポートし,精密加工ツールとして使用できます.
掘削の平らさ 1.6-3.2Ra

推奨線形速度は,分間に20-40メートルで,双刃の刃 (Uドリルとは異なる) と,回転あたりF0.2-0.6mmの双刃のフィードレート

サバンテック・ショベル・ドリルの特徴:

Savantec SPADE DrILLSは,顧客の図面に従ってカスタマイズされ,チャンファー,カウンターシンクホール,ステップなどで非標準的なドリルビットにすることができます.

クランプハンドルには,3つのタイプがあります:側固定,直柄,モース

サバンテック SPADE DRILLS 標準処理範囲: 9.05-114.00mm

Savantec SPADE DrILLS 深さは30 * D (30×直径) に達することができます

ドリルパイプの各仕様には,ドリルビット刃の範囲を装備することができます

スパードドリルスビット (刃) は,鉄鋼部品,鋳鉄,不oxidable鋼,アルミ合金,など加工のための刃の異なる種類を持っています

2種類のショベルドリルブレッド材料:高速鋼コーティングと硬合金コーティング

単一の仕様穴のためのドリルビットを購入し,磨きドリルビットコストをなくす

サバンテックのドリルブレッドは,両端に対称で均等な力分布を持つ自己中心化機能があり,深洞処理に適しています.縦径比が直径の5倍未満のものは,サイバントの高速Uドリル (Uドリル) が好ましい.直径の5倍を超える場合は,サイバントのショベルドリルが推奨されます.

冷却圧が高くなり流量も大きくなりチップがスムーズに除去されSavantecSPADE DrILLSは,チップ除去のために撤退する必要がないまま,連続的に穴を掘ることができます.

製品仕様


型号说明:SD為?? 钻総称,S/H分別為直槽/螺旋槽
00系列 (φ13.0~φ17.5)
型号	L1	L2	L3	L について	D1	L4	G	螺丝	手
SD00S-23-XP20	22	47.6	50.4	97.6	20	50	1/8	M2.5*6	T8
SD00S-35-XP20	35	63.5	66.3	113.5	20	50	1/8	M2.5*6	T8
SD00H-64-XP20	63	92.1	94.9	142.1	20	50	1/8	M2.5*6	T8
SD00H-114-XP20	114	142.9	145.7	192.9	20	50	1/8	M2.5*6	T8
SD00H-178-XP20	178	206.4	209.1	256.4	20	50	1/8	M2.5*6	T8
SD00S-240-XP20	240	268.6	271.3	318.6	20	50	1/8	M2.5*6	T8
SD00S-295-XP20	295	323.9	326.7	373.9	20	50	1/8	M2.5*6	T8
SD00S-387-XP20	387	416	418.8	466	20	50	1/8	M2.5*6	T8
05シリーズ (φ15.5-φ17.5)
型号	L1	L2	L3	L について	D1	L4	G	螺丝	手
SD05S-23-XP20	22	47.6	50.4	97.6	20	50	1/8	M2.5*6	T8
SD05S-35-XP20	35	63.5	66.3	113.5	20	50	1/8	M2.5*6	T8
SD05H-64-XP20	63	92.1	94.9	142.1	20	50	1/8	M2.5*6	T8
SD05H-114-XP20	114	142.9	145.7	192.9	20	50	1/8	M2.5*6	T8
SD05H-178-XP20	178	206.4	209.1	256.4	20	50	1/8	M2.5*6	T8
SD05S-240-XP20	240	268.6	271.3	318.6	20	50	1/8	M2.5*6	T8
SD05S-295-XP20	295	323.9	326.7	373.9	20	50	1/8	M2.5*6	T8
SD05S-387-XP20	387	416	418.8	466	20	50	1/8	M2.5*6	T8
10シリーズ (φ17.6-φ24.4)
型号	L1	L2	L3	L について	D1	L4	G	螺丝	手
SD10S-48-XP25	48	75.8	79.4	131.8	25	56	1/8	M3*8	T8
SD10S-67-XP25	67	107.2	110.7	163.1	25	56	1/8	M3*8	T8
SD10H-118-XP25	118	154.8	158.4	210.8	25	56	1/8	M3*8	T8
SD10H-168-XP25	168	205.6	209.2	261.6	25	56	1/8	M3*8	T8
SD10H-218-XP25	218	255.3	258.9	311.3	25	56	1/8	M3*8	T8
SD10H-270-XP25	270	307.2	310.8	363.2	25	56	1/8	M3*8	T8
SD10S-365-XP25	365	402.2	405.8	458.2	25	56	1/8	M3*8	T8
SD10S-457-XP25	457	494.5	498.1	550.5	25	56	1/8	M3*8	T8
SD10S-569-XP25	569	602.5	606.1	658.5	25	56	1/8	M3*8	T8
15シリーズ (φ22.0-φ24.4)
型号	L1	L2	L3	L について	D1	L4	G	螺丝	手
SD15S-57-XP25	57	88.5	92.1	144.5	25	56	1/8	M3*8	T8
SD15S-67-XP25	67	107.2	110.7	163.1	25	56	1/8	M3*8	T8
SD15H-118-XP25	118	154.8	158.4	210.8	25	56	1/8	M3*8	T8
SD15H-168-XP25	168	205.6	209.2	261.6	25	56	1/8	M3*8	T8
SD15H-218-XP25	218	255.3	258.9	311.3	25	56	1/8	M3*8	T8
SD15H-270-XP25	270	307.2	310.8	363.2	25	56	1/8	M3*8	T8
SD15S-365-XP25	365	402.2	405.8	458.2	25	56	1/8	M3*8	T8
SD15S-457-XP25	457	494.5	498.1	550.5	25	56	1/8	M3*8	T8
SD15S-569-XP25	569	602.5	606.1	658.5	25	56	1/8	M3*8	T8
20シリーズ (φ24.5-φ35.0)
型号	L1	L2	L3	L について	D1	L4	G	螺丝	手
SD20S-57-XP32	57	88.5	92.1	148.5	32	60	4/4	M3.5*10	T15
SD20S-86-XP32	86	128.6	132.2	188.6	32	60	4/4	M3.5*10	T15
SD20H-137-XP32	137	179.4	183	239.4	32	60	4/4	M3.5*10	T15
SD20H-187-XP32	187	230.2	233.8	290.2	32	60	4/4	M3.5*10	T15
SD20H-237-XP32	237	279.9	283.5	339.9	32	60	4/4	M3.5*10	T15
SD20H-289-XP32	289	331.8	335.4	391.8	32	60	4/4	M3.5*10	T15
SD20H-400-XP32	400	442.8	446.4	502.8	32	60	4/4	M3.5*10	T15
SD20S-400-XP32	400	442.8	446.4	502.8	32	60	4/4	M3.5*10	T15
SD20S-511-XP32	511	554.1	557.7	614.1	32	60	4/4	M3.5*10	T15
SD20S-692-XP32	692	735.1	738.7	795.1	32	60	4/4	M3.5*10	T15
25シリーズ (φ30.0-φ35.0)
型号	L1	L2	L3	L について	D1	L4	G	螺丝	手
SD25S-92-XP32	92	123.4	127	183.4	32	60	4/4	M3.5*10	T15
SD25S-86-XP32	86	128.6	132.2	188.6	32	60	4/4	M3.5*10	T15
SD25H-137-XP32	137	179.4	183	239.4	32	60	4/4	M3.5*10	T15
SD25H-187-XP32	187	230.2	233.8	290.2	32	60	4/4	M3.5*10	T15
SD25H-237-XP32	237	279.9	283.5	339.9	32	60	4/4	M3.5*10	T15
SD25H-289-XP32	289	331.8	335.4	391.8	32	60	4/4	M3.5*10	T15
SD25H-400-XP32	400	442.8	446.4	502.8	32	60	4/4	M3.5*10	T15
SD25S-400-XP32	400	442.8	446.4	502.8	32	60	4/4	M3.5*10	T15
SD25S-511-XP32	511	554.1	557.7	614.1	32	60	4/4	M3.5*10	T15
SD25S-692-XP32	692	735.1	738.7	795.1	32	60	4/4	M3.5*10	T15
30シリーズ (φ35.1-φ47.9)
型号	L1	L2	L3	L について	D1	L4	G	螺丝	手
SD30S-76-XP40	76	125	129.8	195	40	70	4/4	M5*10	T20
SD30S-121-XP40	121	173	177.8	243	40	70	4/4	M5*10	T20
SD30H-165-XP40	165	217.5	222.3	287.5	40	70	4/4	M5*10	T20
SD30H-210-XP40	210	261.9	266.7	331.9	40	70	4/4	M5*10	T20
SD30H-260-XP40	260	312.3	317.1	382.3	40	70	4/4	M5*10	T20
SD30S-349-XP40	349	401.6	406.4	471.6	40	70	4/4	M5*10	T20
SD30H-349-XP40	349	401.6	406.4	471.6	40	70	4/4	M5*10	T20
SD30S-559-XP40	559	611.1	615.9	681.1	40	70	4/4	M5*10	T20
SD30S-787-XP40	787	839.7	844.5	909.7	40	70	4/4	M5*10	T20
35系列 ((φ42.0-φ47.9)
型号	L1	L2	L3	L について	D1	L4	G	螺丝	手
SD35S-76-XP40	76	125	129.8	195	40	70	4/4	M5*10	T20
SD35S-121-XP40	121	173	177.8	243	40	70	4/4	M5*10	T20
SD35H-165-XP40	165	217.5	222.3	287.5	40	70	4/4	M5*10	T20
SD35H-210-XP40	210	261.9	266.7	331.9	40	70	4/4	M5*10	T20
SD35H-260-XP40	260	312.3	317.1	382.3	40	70	4/4	M5*10	T20
SD35S-349-XP40	349	401.6	406.4	471.6	40	70	4/4	M5*10	T20
SD35H-349-XP40	349	401.6	406.4	471.6	40	70	4/4	M5*10	T20
SD35S-559-XP40	559	611.1	615.9	681.1	40	70	4/4	M5*10	T20
SD35S-787-XP40	787	839.7	844.5	909.7	40	70	4/4	M5*10	T20
40シリーズ (φ48.0-φ65.28)
型号	L1	L2	L3	L について	D1	L4	G	螺丝	手
SD40S-130-XP40	130	179.4	184.2	249.4	40	70	4/4	M5*15	T20
SD40H-232-XP40	232	281	285.8	351	40	70	4/4	M5*15	T20
SD40S-350-XP40	350	399.2	404	469.2	40	70	4/4	M5*15	T20
SD40H-350-XP40	350	399.2	404	469.2	40	70	4/4	M5*15	T20
SD40S-422-XP40	422	471.5	476.3	541.5	40	70	4/4	M5*15	T20
SD40H-422-XP40	422	471.5	476.3	541.5	40	70	4/4	M5*15	T20
SD40S-525-XP40	525	574.2	579	644.2	40	70	4/4	M5*15	T20
SD40S-625-XP40	625	674.7	679.5	744.7	40	70	4/4	M5*15	T20
SD40S-879-XP40	879	928.7	933.5	998.7	40	70	4/4	M5*15	T20
45系列 ((φ56.0-φ65.28)
型号	L1	L2	L3	L について	D1	L4	G	螺丝	手
SD45S-130-XP40	130	179.4	184.2	249.4	40	70	4/4	M5*15	T20
SD45H-232-XP40	232	281	285.8	351	40	70	4/4	M5*15	T20
SD45S-350-XP40	350	399.2	404	469.2	40	70	4/4	M5*15	T20
SD45H-350-XP40	350	399.2	404	469.2	40	70	4/4	M5*15	T20
SD45H-422-XP40	422	471.5	476.3	541.5	40	70	4/4	M5*15	T20
SD45S-422-XP40	422	471.5	476.3	541.5	40	70	4/4	M5*15	T20
SD45S-525-XP40	525	574.2	579	644.2	40	70	4/4	M5*15	T20
SD45S-625-XP40	625	674.7	679.5	744.7	40	70	4/4	M5*15	T20
SD45S-879-XP40	879	928.7	933.5	998.7	40	70	4/4	M5*15	T20
50シリーズ ((φ65.3-φ89.08)


型号	L1	L2	L3	L について	D1	L4	G	螺丝	手
SD50S-171-XP50	171	235	240	315	50	80	1/2	M6*15	T25
SD50S-350-XP50	350	414	419	494	50	80	1/2	M6*15	T25
SD50S-660-XP50	660	724	729	804	50	80	1/2	M6*15	T25
70シリーズ ((φ89.1-φ114.48)



型号	L1	L2	L3	L について	D1	L4	G	螺丝	手
SD70S-200-XP50	200	275	280	355	50	80	1/2	M6*15	T25
SD70S-400-XP50	400	475	480	555	50	80	1/2	M6*15	T25
SD70S-800-XP50	800	875	880	955	50	80	1/2	M6*15	T25

製品イメージ

13-60mm 2D-5D インデックス可能なスペードドリル SAVANTEC カービッド高速鋼ドリルビット 0

13-60mm 2D-5D インデックス可能なスペードドリル SAVANTEC カービッド 高速鋼ドリルビット

2d-5d インデックス可能なパッドドリル

インデックス可能なパッドドリル サバンテック

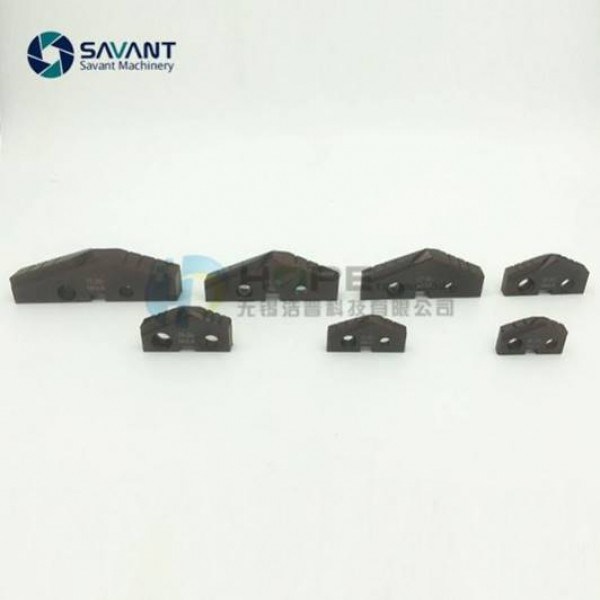

13~60mmのスペードドリル挿入器

13~60mmのスペードドリル挿入器

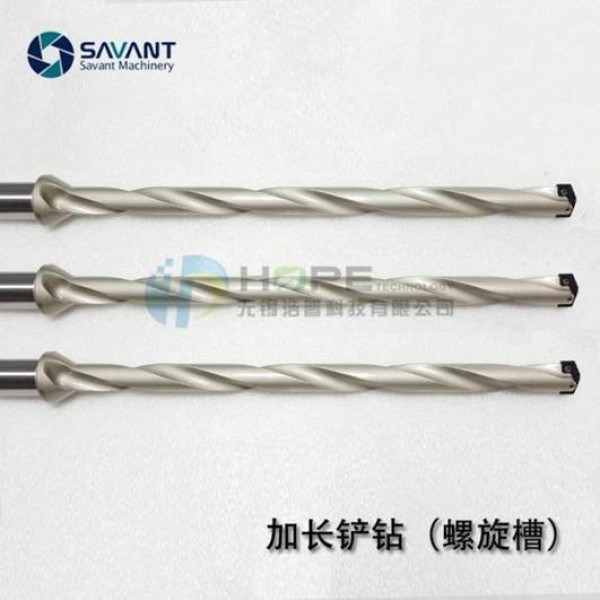

2d-5d スパードドリルホルダー
