ブランド名:
Savantec

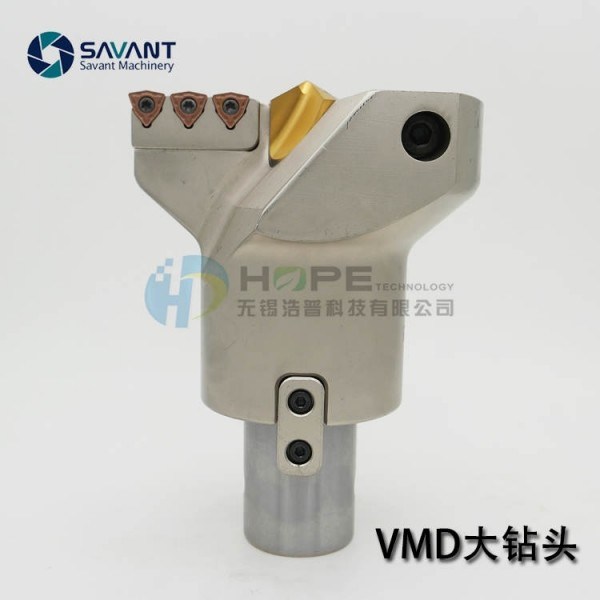

45-200mmMDDコアードリルビット大穴加工用のハイス鋼センタードリル付き非標準長工具
製品説明
SAVANTec MDDは、深穴大径ドリルビットをインデックス化することで、加工効率を大幅に向上させることができます。これは、SAVANTecの高速Uドリルを効果的に補完するものです！
機械加工において、大穴加工はますます一般的になっており、MDD深穴大径ドリルビットの適用は、加工効率を大幅に向上させ、工具コストを節約することができます。
製品の特徴:
センターガイドドリル構造を採用しており、芯出し効果が高く、穴位置の真直度が高いです。
内外の刃は交換可能な小ナイフクリップ構造を採用しています。実用上、最も損傷しやすい工具は外刃クランプです。小工具クランプを交換することで、ドリルビット全体のスクラップを回避し、工具コストを節約できます。
刃先と刃物台は組み合わせ構造を採用しています。異なる深さの穴を加工するには、異なる長さの工具台を交換するだけです。
ドリルビット全体に中心水出口が装備されており、刃を効果的に冷却し、耐用年数を向上させることができます。同時に内部冷却は、鉄粉の排出をより促進します。
刃は超硬合金規格であり、より高い回転数と送り速度を使用でき、穴壁の滑らかさもハイス鋼ドリルビットと比較して大幅に向上しています。
L 加工中、鉄くずは細かく砕かれ、従来の揚げドーナツドリルのような細長い巻き付き鉄くずがなく、安全性が大幅に向上しています。
加工プロセス中、自動連続送りを使用し、毎回切りくずを戻す必要がなく、効率が大幅に向上しています。
MDD大径ドリルビットは、大径穴の加工用に特別に設計されたドリル工具です。以下にMDD大径ドリルビットに関する詳細な説明を示します:
製品の特徴:
大径設計：MDD大径ドリルビットは、より大きな穴の穴あけに適しており、直径範囲が広く、通常数十ミリメートルから数百ミリメートルに及びます。
高効率：石油や石炭採掘などの機械産業では、大穴加工がますます一般的になっています。MDD大径ドリルビットは、独自の設計と製造プロセスを通じて、加工効率を大幅に向上させることができます。
内部冷却技術：一部のMDD大径ドリルビットは、参考資料3で言及されているHANSONシリーズの内部冷却深穴高速ドリルなど、内部冷却技術を採用しています。この技術は、高速回転と切削中のドリルビットによって発生する熱を効果的に低減し、ドリルビットの安定性と耐用年数を維持することができます。
技術仕様（参考資料3の情報に基づいています。ただし、これらの仕様は製品モデルによって異なる場合がありますのでご注意ください）:
モデル：MDD-045-200（異なる直径範囲を表します）
冷却タイプ：内部冷却/外部冷却（特定のモデルとアプリケーションシナリオに基づいて選択）
切削直径：モデルによって異なり、切削直径範囲は広いです
材質：ハイス鋼またはその他の高品質合金材料
その他の仕様：シャンク径、切りくず溝長、有効長、全長、外縁頂角など。具体的な仕様は、モデルとアプリケーションの要件に基づいて決定されます。
適用分野:
MDD大径ドリルビットは、石油、石炭採掘、機械製造、金型製造などの分野で広く使用されており、特に油井掘削、大規模機械設備製造など、大径穴を加工する必要がある状況で活躍しています。
使用上の注意:
MDD大径ドリルビットを使用する際は、ワークピースとドリルビットの互換性を確認し、ミスマッチによる加工問題を回避する必要があります。
加工材料とプロセス要件に応じて適切な切削速度と送り速度を選択し、加工品質を確保し、ドリルビットの寿命を延ばします。
ドリルビットの定期的なメンテナンスと手入れ（清掃、潤滑など）を行い、良好な作業状態を維持します。
要約すると、MDD大径ドリルビットは、大径設計、高効率、内部冷却技術などの特徴を持つ大径ドリル工具であり、石油、石炭採掘、機械製造などの分野で広く使用されています。使用中は、互換性、切削速度と送り速度の制御、および定期的なメンテナンスに注意を払う必要があります。
製品仕様
| 型番 | D | Ds | L1 | L | ガイドドリル | 刀夹 | 刀片 | ねじ | 取っ手 | |
| VMD-045050 | 45-50 | 16 | 30 | 50 | 85 | PLS-1035 TiN-H | VMC-045050N/T | WC030208 | TSB-22045 | T6 |
| VMD-050055 | 50-55 | 16 | 30 | 50 | 85 | VMC-050055N/T | ||||
| VMD-055060 | 55-60 | 16 | 30 | 60 | 100 | PLS-1238 TiN-H | VMC-055060N/T | WC040208 | TSB-25045 | T8 |
| VMD-060065 | 60-65 | 25 | 45 | 82 | 127 | VMC-060065N/T | WC050308 | TSB-30070 | ||
| VMD-065070 | 65-70 | 25 | 45 | 82 | 127 | VMC-065070N/T | ||||
| VMD-070075 | 70-75 | 25 | 45 | 82 | 127 | VMC-070075N/T | WCMT06T308 | |||
| VMD-075080 | 75-80 | 25 | 45 | 82 | 127 | PLS-1645 TiN-H | VMC-075080N/T | WC06T308 | TSB-35090 | T15 |
| VMD-080085 | 80-85 | 25 | 45 | 82 | 127 | VMC-080085N/T | ||||
| VMD-085090 | 85-90 | 30 | 50 | 82 | 127 | VMC-085090N/T | ||||
| VMD-090095 | 90-95 | 30 | 50 | 82 | 127 | VMC-090095N/T | ||||
| VMD-095100 | 95-100 | 30 | 50 | 82 | 127 | VMC-095100N/T | ||||
| VMD-100105 | 100-105 | 32 | 58 | 94 | 139 | PLS-2045 TiN-H | VMC-100105N/T | |||
| VMD-105110 | 105-110 | 32 | 58 | 94 | 139 | VMC-105110N/T | WC050308 | TSB-30070 | T10 | |
| VMD110-115 | 110-115 | 32 | 58 | 94 | 139 | VMC-110115N/T | WC06T308 | TSB-35090 | T15 | |
| VMD-115120 | 115-120 | 40 | 70 | 104 | 154 | VMC-115120N/T | ||||
| VMD-120125 | 120-125 | 40 | 70 | 104 | 154 | PLS-2556 TiN-H | VMC-120125N/T | |||
| VMD-125130 | 125-130 | 40 | 70 | 104 | 154 | VMC-125130N/T | ||||
| VMD-130135 | 130-135 | 40 | 70 | 104 | 154 | VMC-130135N/T | ||||
| VMD-135140 | 135-140 | 40 | 70 | 104 | 154 | VMC-135140N/T | ||||
| VMD-140150 | 140-150 | 50 | 80 | 116 | 176 | VMC-140150N/T | WC080408 | TSB-40110 | ||
| VMD-150160 | 150-160 | 50 | 80 | 116 | 176 | VMC-150160N/T | ||||
| VMD-160170 | 160-170 | 50 | 80 | 116 | 176 | PLS-3068 TiN-H | VMC-160170N/T | |||
| VMD-170180 | 170-180 | 50 | 80 | 116 | 176 | VMC-170180N/T |
製品画像
